| 产品中心 |
 |
首页 > 产品中心
|
|
| 钢制对焊管件系列 >> 弯管 >> 弯管 |
 |
 |
| |
|
|
产品编号： |
71215491716 |
产品名称： |
弯管 |
规 格： |
根据客户要求 |
产品备注： |
WG–1 |
产品类别： |
钢制对焊管件系列 |
| |
|
产 品 说 明 |

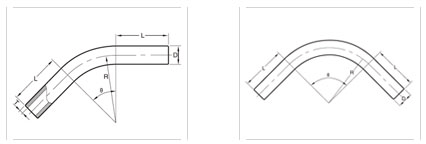

弯管结构图
 弯管参数表
|
|
|
|
◆ 碳钢（10#、20#、A3、Q235A、20G、16Mn、ASTM A234、ASTM A105、ASTM A403等）；
◆ 奥氏体不锈钢（1Cr18Ni9Ti、0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2Ti、00Cr17Ni14Mo2、304 304L、316、316L等）；
◆ 合金钢（16MnR、Cr5Mo、12Cr1MoV、10CrMo910、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ、 A10bB） | |
| 对焊弯管规格参数表R=4D（GB 12459、GB/T 13401） |
| 公称直径 |
坡口处外径D |
弯曲半径R
直管段长度L |
壁厚t |
| DN |
mm |
mm |
Sch |
mm |
| 50 |
57
60.3 |
R=200
L=350 |
40
80 |
4.0
5.6 |
| 65 |
76
73.0 |
R=260
L=350 |
40
80 |
5.0
7.1 |
| 80 |
89
88.9 |
R=320
L=350 |
40
80 |
5.6
8.0 |
| 100 |
108
114.3 |
R=400
L=350 |
40
80 |
5.9
8.8 |
| 125 |
133
141.3 |
R=500
L=350 |
40
80 |
6.3
10.0 |
| 150 |
159
168.3 |
R=600
L=350 |
40
80 |
7.1
11.0 |
| 200 |
219
219.1 |
R=800
L=700 |
40
80 |
8
12.5 |
| 250 |
273
273.1 |
R=1000
L=700 |
40
80 |
8.8
16.0 |
| 300 |
325
323.9 |
R=1250
L=700 |
40
80 |
10
17.5 |
| 350 |
377
355.6 |
R=1400
L=700 |
40
80 |
11
20.0 |
| 400 |
426
406.4 |
R=1600
L=700 |
40
80 |
12.5
22.2 |
| 450 |
478
457 |
R=1800
L=700 |
40
80 |
14.2
25 |
| 500 |
529
508 |
R=2000
L=700 |
40
80 |
16
28 |
| 600 |
630
610 |
R=2400
L=700 |
40
80 |
17.48
30.96 | | |
|
|
| 点击数：3221 录入时间：2011-6-16 【打印此页】 【关闭】 【返回】 |
|
|
|
|
