首页 > 产品中心

钢制对焊管件系列 >> 等径、异径三通 >> 等径三通


	产品编号：	71215302116
	产品名称：	等径三通
	规　　格：	根据客户要求
	产品备注：	DJST–1
	产品类别：	钢制对焊管件系列

产品说明

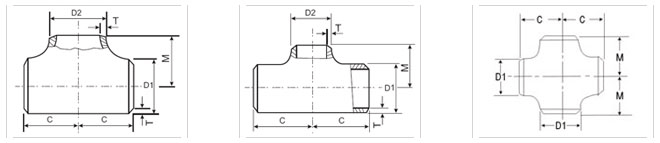

三通/四通结构图

三通/四通参数表

◆ 碳钢（10#、20#、A3、Q235A、20G、16Mn、ASTM A234、ASTM A105、ASTM A403等）；
◆ 奥氏体不锈钢（1Cr18Ni9Ti、0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2Ti、00Cr17Ni14Mo2、304 304L、316、316L等）；
◆ 合金钢（16MnR、Cr5Mo、12Cr1MoV、10CrMo910、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ、 A10bB）

对焊等径三通、四通规格参数表（GB 12459、GB/T 13401）
公称通径 DN	端部外径
	D		中心至端面
	A系列	B系列	C	M
15	21.3	18	25
20	26.9	25	29
25	33.7	32	38
32	42.4	38	48
40	48.3	45	57
50	60.3	57	64
65	76.1(73)	76	76
80	88.9	89	86
90	101.6	―	95
100	114.3	108	105
125	139.7	133	124
150	168.3	159	143
200	219.1	219	178
250	273.0	273	216
300	323.9	325	254
350	355.6	377	279
400	406.4	426	305
450	457.2	478	343
500	508.0	529	381
550	559	―	419
600	610	630	432
650	660	―	495
700	711	720	521
750	762	―	559
800	813	820	597
850	864	―	635
900	914	920	673
950	965	―	711
1000	1016	1020	749
1050	1067	―	762	711
1100	1118	1120	813	762
1150	1168	―	851	800
1200	1220	1220	889	838
